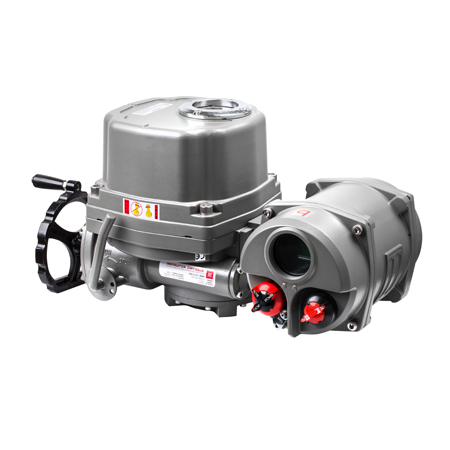

POQ高性能电动执行器概述
POQ高性能电动执行器用于控制 0°～90°旋转的阀门，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，它以 380V/220V/110V交流电源为驱动电源，支持4-20mA,0-10V,1-5V和MODBUS、PROFIBUS现场总线控制，输出扭矩达 4000 NM。
POQ高性能电动执行器标准技术参数
外 壳 |
防水级别 IP67,NEMA 4 and 6 |
|
电机电源 |
标准：220V AC 单相 。可选：110V AC 单相,380/440V AC 3相, 50/60Hz, 10% 24V DC /110V DC /220V DC |
|
电 机 |
鼠笼式异步电机 |
|
遥控器 |
红外线遥控器进行个性化设置，实现了非侵入式设置。 |
|
多功能汉字显示窗口 |
显示设备基本参数和运行状态，以及故障报警信息 |
|
三相电源 |
三相电源自动鉴相、自动纠正、、缺相保护 |
|
精度调节 |
出现振荡自动降低定位精度 |
|
瞬时逆转保护 |
当执行器正在开阀动作，执行器接到关阀指令，先停止动作，然后延时一段预设的时间再执行关阀动作，减少对设备冲击。 |
|
限位开关 |
开/关，各1个 SPDT,250V AC 10A |
|
辅助限位开关 |
开/关，各1个 SPDT,250V AC 10A |
|
扭矩开关 |
开/关，各1个 SPDT,250V AC 10A |
POQ-005/008/010除外 |
行 程 |
0-90 |
0～270可选 |
失速防护/操作温度 |
内置过热保护，开115℃ 5℃ /关 97℃ 5℃ |
|
指 示 器 |
连续的位置指示刻度 |
|
手动操作 |
机械离合机构，配手轮操作 |
|
自锁装置 |
蜗轮，蜗杆机构提供自锁 |
|
机械限位 |
2个外部调整螺栓 |
|
干 燥 器 |
7-10W (110/220V AC) |
|
接 线 孔 |
2个 PF 3/4 |
|
环境温度 |
-20℃～+70℃ |
|
润 滑 |
铝基润滑脂（EP 型） |
|
材 料 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
环境湿度 |
最大MAX 90％ RH |
非凝结 |
抗震性能 |
X Y Z 10g，0.2～34 Hz，30分钟 |
|
外 涂 层 |
干粉，环氧聚酯 |
|
POQ高性能电动执行器可选参数
编号 |
可选配置 |
备注 |
1 |
防爆电动执行器（ExdⅡ BT4,ExdⅡ CT6） |
|
2 |
防水电动执行器（IP68,10M,250HR） |
|
3 |
电位计（1K-10K） |
|
4 |
比例控制单元（输入，输出信号 4-20mA DC /1-5V /1-10V MODBUS、PROFIBUS现场总线控制。） |
|
5 |
现场控制单元（就地控制开 /停/关选择开关，就地/远程切换） |
|
6 |
支持无线射频手持操控器，实现双向通信，支持地址码操作。 |
|
7 |
行程 Stroke 120°，180°，270° |
|
8 |
直流电机（24V DC） |
|
9 |
附加扭矩开关 （SPDT X 2 250V AC10A） |
POQ-005/008/010除外 |
10 |
电流位置传感器（输出 4-20mA DC） (Outpu 4-20mA) |
|
11 |
断电后，电动阀全关、全关、停止 |
|
12 |
耐高温执行器（-10℃～+100℃） |
|
13 |
耐低温执行器 （-40℃～+70℃） |
|
14 |
低速执行器 |
|
POQ高性能电动执行器主要技术参数
型号 |
扭矩 |
开关 时间 |
轴径 |
电机 F级 |
额定电流（A）60/50HZ |
手轮 转数 |
重量 |
|||
单相 |
三相 |
|||||||||
N·M |
S |
mm |
W |
110V |
220V |
380V |
440V |
N |
Kg |
|
POQ-005 |
50 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
10 |
7.5 |
POQ-008 |
80 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
10 |
7.5 |
POQ-010 |
100 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
10 |
7.5 |
POQ-015 |
150 |
21/25 |
φ22 |
40 |
1.65/1.67 |
0.88/0.84 |
0.31/0.31 |
0.30/0.31 |
11 |
17.3 |
POQ-020 |
200 |
21/25 |
φ22 |
40 |
1.67/1.67 |
0.89/0.85 |
0.31/0.31 |
0.30/0.31 |
11 |
17.3 |
POQ-030 |
300 |
26/31 |
φ35 |
60 |
1.85/1.86 |
0.92/0.92 |
0.35/0.35 |
0.34/0.34 |
13.5 |
22 |
POQ-050 |
500 |
26/31 |
φ35 |
90 |
3.60/3.62 |
1.55/1.58 |
0.59/0.59 |
0.58/0.58 |
13.5 |
23 |
POQ-060 |
600 |
26/31 |
φ35 |
120 |
3.65/3.62 |
1.60/2.20 |
0.60/0.59 |
0.59/0.58 |
13.5 |
23 |
POQ-080 |
800 |
31/37 |
φ45 |
120 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.790.79 |
16.5 |
29 |
POQ-120 |
1200 |
31/37 |
φ45 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
16.5 |
29 |
POQ-200 |
2000 |
93/112 |
φ65 |
180 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
49.5 |
75 |
POQ-300 |
3000 |
93/112 |
φ65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
49.5 |
75 |
