液动对夹式蝶阀-SOx脱硫塔液压蝶阀

阀体材质：球墨铸铁，铸钢，不锈钢，双向双相不锈钢，铝青铜C954
阀板材质：SUS304、SUS316、SUS2205、SUS2507、SUS1.4529、C954
尺寸：DN50-DN2000
阀杆：45＃、416 、SS304、 SS316
阀座：NBR 、EPDM、 VITON、 PTFE
连接： 对夹式
法兰：JIS 5K、 10K，DIN PN6 PN10 PN16，ANSI 150LB
执行器：液压执行器单作用、双作用
附件：手轮，限位开关盒
证书：CCS、 ABS、 DNV、 GL、 LR 、BV、 NK、 KR、 RS

分类： 标签： ,

描述

液动对夹式蝶阀参数
阀体材质：球墨铸铁，铸钢，不锈钢，双向双相不锈钢，铝青铜C954
阀板材质：SUS304、SUS316、SUS2205、SUS2507、SUS1.4529、C954
尺寸：DN50-DN2000
阀杆：45＃、416 、SS304、 SS316
阀座：NBR 、EPDM、 VITON、 PTFE
连接： 对夹式
法兰：JIS 5K、 10K，DIN PN6 PN10 PN16，ANSI 150LB
执行器：液压执行器单作用、双作用
附件：手轮，限位开关盒
证书：CCS、 ABS、 DNV、 GL、 LR 、BV、 NK、 KR、 RS

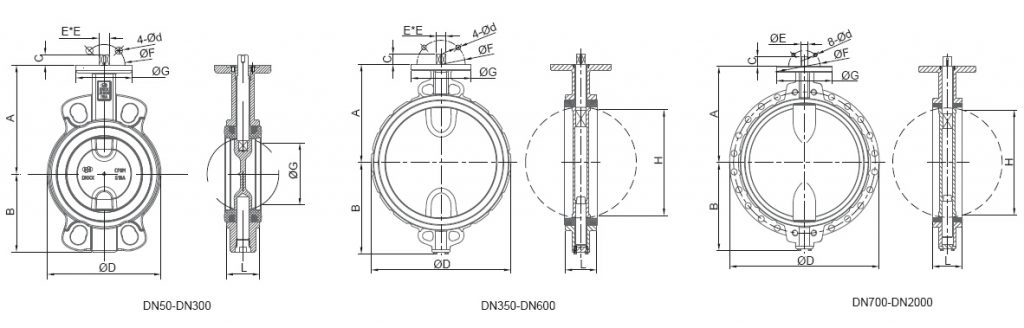

液动对夹式蝶阀尺寸图

SIZE A B C D E F d G H L WT(kg)
DN INCH
50 2″ 126 78 13.5 94.3 9 50 8 70 31 43 2
65 2 1/2″ 134 84 13.5 107.6 9 50 8 70 45 46 2.5
80 3″ 138 92 13.5 123.9 9 50 8 70 64 46 3
100 4″ 167 114 13.5 157 11 70 10 90 91 52 4.5
125 5″ 180 129 17.5 181.5 14 70 10 90 110 56 6
150 6″ 203 144 17.5 212 14 70 10 90 146 56 7
200 8″ 228 179 24.5 267.4 17 102 12 125 193 60 12
250 10″ 266 216 25 323.6 22 102 12 125 241 68 17
300 12″ 291 247 25 377.4 22 102 12 125 292 78 25
350 14″ 332 273 30 425 27 125 14 150 329 78 41
400 16″ 363 317 30 484 27 125 14 150 376 102 58
450 18″ 397 348 39 537 36 140 18 175 425 114 80
500 20″ 425 393 39 589.5 36 140 18 175 475 127 97
600 24″ 498 453 49 693.1 46 165 22 210 573 154 169
700 28″ 626 531 90 928 63.1 254 18 300 674 165 252
750 30″ 660 564 90 984 63.1 254 18 300 727 165 290
800 32″ 666 601 90 1061 63.1 254 18 300 771 190 367
900 36″ 722 660 110 1170 74.7 254 18 300 839 203 465
1000 40″ 806 728 120 1290 83.7 298 22 350 939 216 606
1100 44″ 826 771 140 1404 94.7 298 22 350 1036 255 805
1200 48″ 941 874 150 1511 104.7 298 22 350 1137 276 900
1400 56″ 1000 940 175 1685 139.9 356 32 415 1351 279 1158
1600 64″ 1155 1085 195 1930 160 356 32 415 1548 318 1684
1800 72″ 1200 1170 195 2170 174.5 406 39 475 1703 356 2645
2000 80″ 1363 1360 245 2345 199 406 39 475 1938 406 4000
