描述
● 产品概述及用途

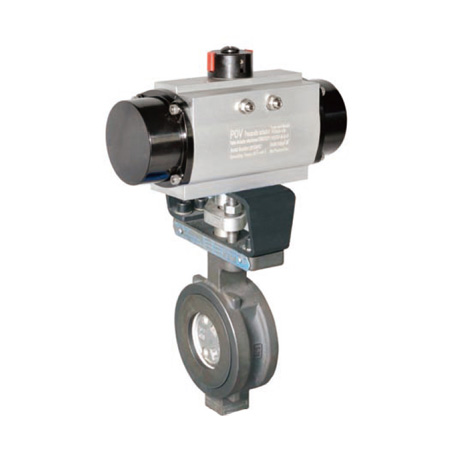

高性能气动蝶阀的软密封结构偏心蝶阀的阀座采用的是PTFE的材料，主要适用于气体输送和对气动阀寿命要求很高的工艺介质中。阀座外面是活动的嵌件，法兰夹的越紧、压力越大密封性能越佳。更换阀座方便简单，只需取下嵌件就可取出阀座，不必拆卸阀板和阀轴。采用带有球形密封表面的双偏心蝶板，配以单片挠性唇式密封座，适用于要求可靠密封和良好调节特性的场合。可作快速切断或调节流量之用。
● 主要性能参数
| 气动执行器 | 双作用、单作用常闭式、单作用常开式 |
| 附件可选 | 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构等 |
| 电压 | AC220V、AC110V、AC380、DC12V、DC24V、DC110V |
| 公称通径 | DN50-1000mm |
| 公称压力 | PN10、PN16、PN25、PN40、class150LB、class300LB |
| 适用温度 | PTFE:-30~+180℃ 、R-TFE：-30~230℃ 、合金:-30~+420℃ |
| 连接方式 | 法兰式，对夹式 |
| 阀体结构 | 双偏心 |
| 阀体材质 | WCB、304、316、316L等 |
| 阀板材质 | WCB、304、316、316L等 |
| 阀座衬里 | PTFE、R-TFE、合金等 |
| 适用介质 | 水、液体、气体、油类、酸碱腐蚀性介质等 |
● 高性能气动蝶阀尺寸图
